Schellenberg Aufschraubwickler Mini weiß

Die Gurtwickler eignen sich für Rollladengurte mit einer Breite von 14 mm oder 23 mm. Durch die verschiedenen Lochabstände (von 8,0 cm bis 17,0 cm) können Sie den passenden Gurtwickler für Ihre individuelle Einbausituation auswählen. Bei einigen Modellen ist sogar ein Gurtband inklusive.

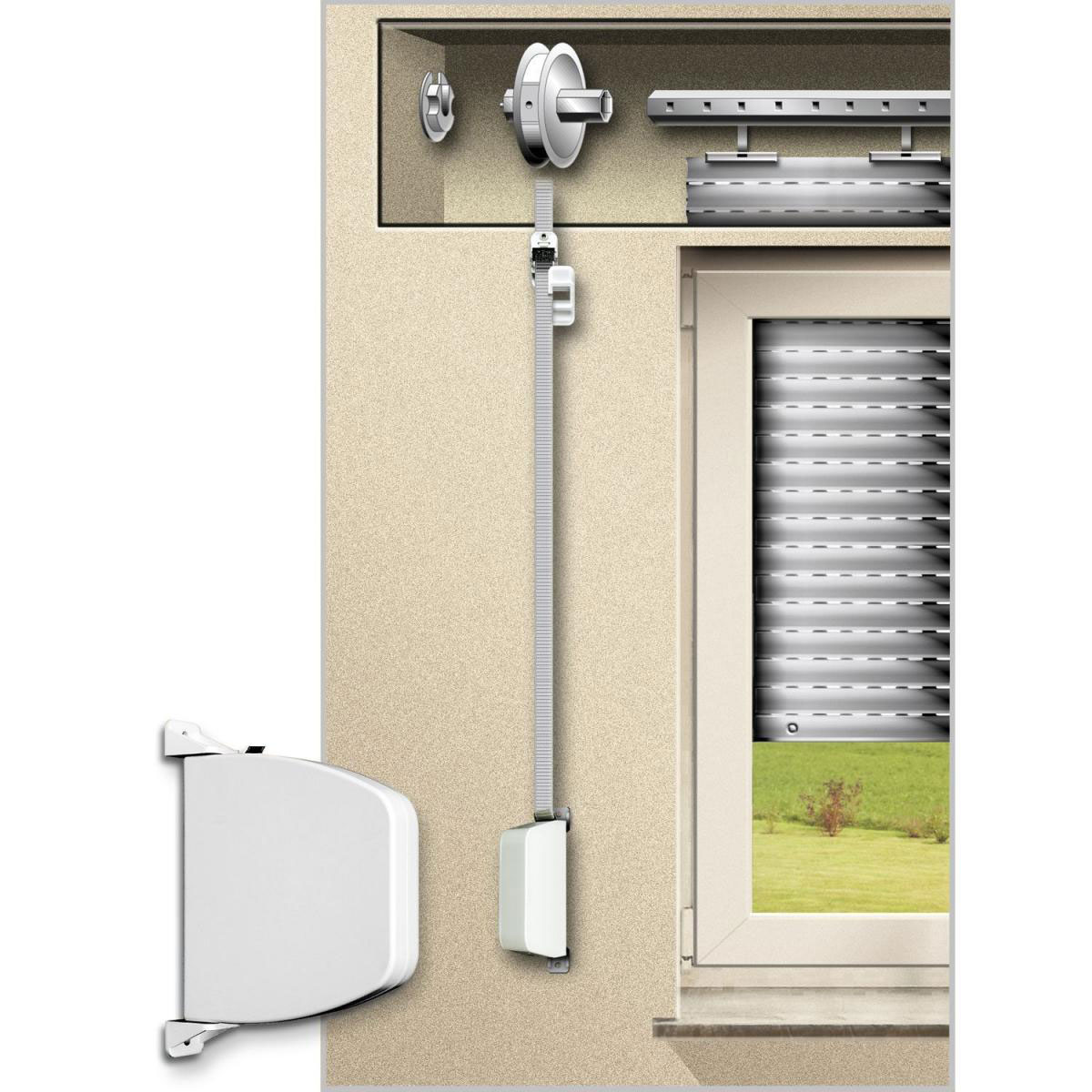

Der Schellenberg Aufschraubwickler „Mini“ zur Montage an der Wand eignet sich für Gurtbänder mit einer Breite von 14 mm (System „Mini“). Der Gurtwickler hat einen Lochabstand von 15,5 cm und wird auf den Putz direkt an der Wand oder dem Fensterrahmen montiert.

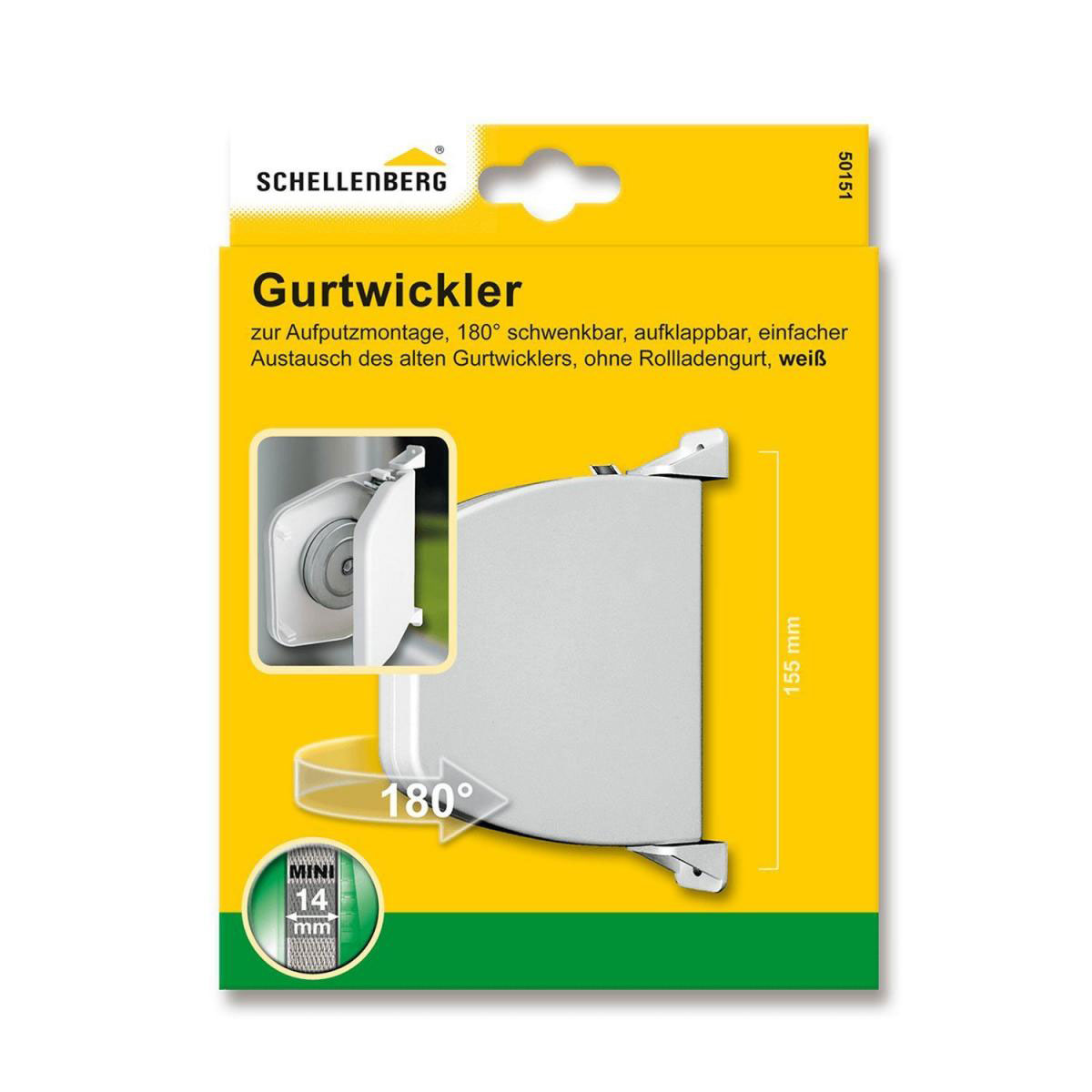

Der Aufschraubwickler ist um 180° schwenkbar. Ein Rollladengurt gehört nicht zum Lieferumfang. Das vorhandene Gurtband kann also weiter verwendet werden, sodass der Rollladenkasten bei der Montage nicht geöffnet werden muss. Da sich der Gurtwickler aufklappen lässt, kann das Gurtband schnell und einfach in dem Aufschraubwickler angebracht werden.

Anwendungsbereiche

Der Schellenberg Aufschraubwickler „Mini“ zur Montage an der Wand ist in den folgenden Fällen die richtige Wahl:

• das Gurtband tritt an der Wand aus
• Verwendung des Rollladensystems „Mini“
• schmale Rollladenprofile
• Durchmesser der Achtkantwelle: 40 mm
• Gurtbandbreite: 14 mm
• Lochabstand: 15,5 cm
• Gurtlänge: bis 5,0 m

Technische Daten

• System: „Mini“
• Maße: 25 x 165 x 140 mm
• Lochabstand: 15,5 cm
• Farbe: wahlweise weiß oder braun
• Rollladengurt, Länge: bis 5,0 m
• Rollladengurt, Breite: 14 mm

Montagehinweise

1. Den Rollladen vollständig schließen.
2. Den Rollladengurt bis zum Anschlag aus dem Gurtwickler-Gehäuse ziehen und dort abschneiden.
3. Das alte Gurtwickler-Gehäuse entfernen.
4. Den neuen Gurtwickler auf der Wand oder dem Fensterrahmen montieren.
5. Den Gurtwickler öffnen und den Rollladengurt an der Federtrommel befestigen.

Zum Einziehen des Rollladengurtes in den Gurtwickler ist eine separate Montageanleitung im Lieferumfang enthalten.

6. Die Sicherung der Federtrommel vorsichtig lösen und den Rollladengurt langsam aufrollen lassen.
7. Den Gurtwickler schließen.

Sicherheitshinweis: Beim Öffnen des Gurtwicklers besteht Verletzungsgefahr, da die Federtrommel gespannt ist. Bitte tragen Sie daher unbedingt Sicherheitshandschuhe!

Lieferumfang

• 1 Aufschraubwickler
• 1 Montageanleitung
